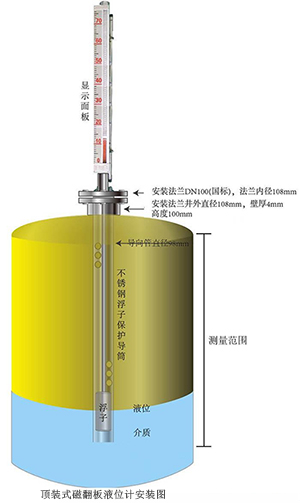

油罐頂裝磁翻板液位計安裝圖

油罐頂裝磁翻板液位計一般應用于地埋罐，或不適宜側面開孔及側面安裝空間很少的容器，或粘度較大的液體介質的液位連續測量。油罐頂裝磁翻板液位計具有安全可靠、觀察方便、液位指示清晰等特點，廣泛應用于油庫、 地下儲罐、槽等容器液位測量。油罐頂裝磁翻板液位計還可以配上有關的配件，使之具有報警和控制信號輸出和液位數據遠傳等功能。

油罐頂裝磁翻板液位計一般分為上下兩部分，上部安裝在容器的頂部，下部安裝在容器內，由法蘭與容器的法蘭連接。液位計下部分導管內浮子由連桿與上部導管內的磁性浮球連成一體。當液位變化時，浮子帶動磁性浮球在導管內上下移動，驅動顯示面板內的翻片翻轉指示出液位。油罐頂裝磁翻板液位計與罐體的連接部分一般選配DN80或DN100法蘭連接，如果覺得牢固性不夠可根據實際情況選配更大規格的連接法蘭。油罐頂裝磁翻板液位計在安裝高度達到4到5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞，大風天氣等，不受到損壞。

油罐頂裝磁翻板液位計在安裝時，液位計護導管和主體導管必須保持垂直且在同一垂直線上，否則會影響液位的測量；安裝時連桿不能彎曲，必須挺直裝入，以保證磁性浮子在主導管內上下運動自如。液位計筒體內不應有固體雜質和磁屑雜質進入，以免對浮子造成卡阻及減弱浮力；筒體周圍不容許有導磁體靠近，否則會直接影響液位計正常工作。液位計安裝完畢后，需用磁鋼進行校正，使零位以上顯示白色，零位以下顯示紅色。
