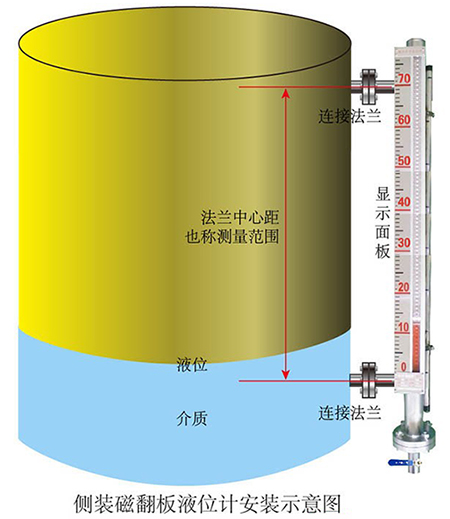

側裝式磁翻板液位計安裝方法

1.側裝式磁翻板液位計安裝必須垂直，以保證浮球組件在主體管內能上下運動自如。

2.*好在容器與側裝式磁翻板液位計之間裝截止閥，以便清洗和檢修液位計時切斷物料。

3.側裝式磁翻板液位計主體管周?chē)蝗菰S有導磁體靠近，否則直接影響液位計正常工作。

4.側裝式磁翻板液位計安裝完畢后，需要磁鋼進行校正，對翻柱導引一次零位以下顯示紅色，零位以上顯示白色。

5.側裝式磁翻板液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質呆著浮球組件急速上升，而造成翻柱翻轉失靈和亂翻。(若發生此現象待液面平穩后可用磁鋼重新校正)

6.因運輸過程中為了不是浮球組件損壞，股出廠前將浮球組件取出液位計主體管外。待側裝式磁翻板液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。

側裝式磁翻板液位計安裝及后期維護注意事項：

1. 側裝式磁翻板液位計本體周?chē)蝗菰S有導磁物質接近，禁用鐵絲固定，否則會影響側裝式磁翻板液位計的正常工作；

2. 如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；

3. 側裝式磁翻板液位計安裝必須垂直，側裝式磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；

4. 介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；

5. 使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；

6. 打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；

7. 調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速?zèng)_擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）

8. 應根據介質情況，不定期清洗主導管清除雜質；

9. 對超過一定長度（普通型＞3米、防腐型＞2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；

10. 側裝式磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性

11. 當配有遠傳配套儀表時需做到如下幾條：

a） 應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；

b） 遠傳配套儀表上感應面應面向和緊貼主導管；

c） 遠傳配套儀表零位應與液位計零位指示處在同一水平線上；

d） 遠傳配套儀表與顯示儀表或工控機之間的連線*好單獨穿保護管敷設或用屏蔽二芯電纜敷設；

e） 接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
